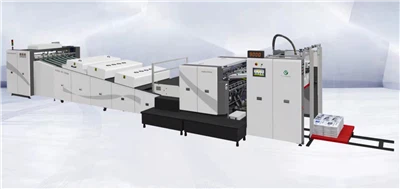

Höghastighets UV-punkt och övergripande lackeringsmaskin



Höghastighets UV-punkt och övergripande lackBeläggningsmaskin


Höghastighets UV-fläck- och övergripande beläggningsmaskin använder metoden med övre svängningsgrepp-pass-ark för att möjliggöra maximal hastighet upp 9000 ark/timme.
UV-härdningssystem med Teflon-transportband har kännetecknande för högre hastighet, exakt orientering och UV-härdning högre effektivitet och lägre energiförbrukning.
Den används för både tjocka och tunna papper och kan användas för både hel och partiell UV-lackbeläggning eller vattenbaserad lackbeläggning.





Produktbeskrivning

---

Delar och funktioner:




1. Matare

Förstorad matare med fyra sugande och fyra frammatare och luftblåsning för spole kan mata ark enkelt och smidigt.
I händelse av felinriktning av dubbelt ark eller flera ark, kommer matningen att stoppas omedelbart.


2. Registrering av fram- och sidopapper
Det finns två sensorer att reflektera på arköverföringsbordet. När man möter plötsligt arkmatningsstopp kommer sensorerna att känna av det och intrycket kommer automatiskt att dra sig tillbaka och minska trycket och UV-lampan överförs till halvlampa för att tända för att undvika att ark brinner.


3. Tillförsel av lackbeläggning
Anilox rull- och schaberdesign styrs av lackförbrukning och volym för att möta efterfrågan på produkter och fungera enkelt.
(Lackförbrukning och volym bestäms av LPI för keramisk aniloxvals)


4. Överförande enhet
Efter att arket har överförts från tryckcylindern till griparen kan luftvolymen som blåser för papper stödja och vända arket smidigt, vilket kan förhindra att arkytan repas.


5. IR-torkning
Det finns dubbla IR-torkenheter med 24 IR-rör, för torkning av den vattenbaserade lacken.
Indelad i fyra grupper av separata omkopplare, ta fritt energisparläge.
Det lägre suget av det transporterande teflonbandet gör att vattnet avdunstar snabbare, plåtlackeringen blir mer glansig.

6. UV-härdning
UV-härdning är för UV-lackering, med 3 separata UV-lampor, bättre för energibesparing.
Temperaturbrytare är installerad i UV-lampkammaren (lådan), t.ex. när det är fel eller överhettning i lampkammaren, stängs temperaturen av automatiskt.
Perfekt pumpanordning kan pumpa ut ozonet från fabriken för att undvika att operatören andas in för mycket ozon och leder till dålig hälsa. Å andra sidan kan lamprör kylas under lång tid.
När pappersmatningen stoppas, kommer UV-lampan automatiskt att halvera och gå in i energisparläge.


7. Transportenhet
Genom det nedre suget, transporterar Teflon-nätbandet papper, med den automatiska avvikelsekorrigeringsanordningen, så att tjockt och tunt papper kan transporteras stabilt och smidigt.











Specifikation

---





Modell	Ecoo SD-1060W
Max.arkstorlek	730x1050mm
Min.arkstorlek	310x406 mm
Max.beläggningsstorlek	720x1040mm
Plåttjocklek	80-500gsm
Beläggningsregistreringsnoggrannhet	±0,2 mm
Produktionshastighet	9000 ark/timme
Vikt	8T
Dimensionera	10460x2725x1930mm
Kraft	44KW













Lista över maskinreservdelar

---





Nej.	Beskrivning	Specifikation	Antal	Anmärkning
1	Gummirulle	Φ165.3×1118	1 ST	Den keramiska rullen är inte utrustad.
2	Doktor Blade	0.15*50*1150	1 ST
3	Golvplatta		12 st
4	Kedjelänk	5/8"	1 ST
5	Kedjelänk	1/2"	1 ST
6	Kedjelänk	3/4"	1 ST
7	Verktygslåda		1 ST
8	Inre sexkantnyckel	1.5,2,2.5,3,4,5,6,8,10	1 SET
9	Nyckel	12"	1 ST
10	Skruvmejsel		1 ST
11	Skruvmejsel		1 ST
12	Fästnyckel	5.5-7,8-10-9-11,12-14,13- 16,14-17,17-19,22-24	1 SET
13	Trästycke		4 st
14	Grease Port (rak)	M6x1	5 st
15	Fettrörskarv (rak)	M6x1xΦ6	5 st
16	Fettrörskarv (kurva)	M6x1xΦ6	5 st
17	Skruva	M10x80	10 ST
18	Bruksanvisning		1 SET
19	Användarmanual till inverter		1 SET
20	Pump bruksanvisning	Enligt leverantör	1 SET









Tillverkning och förpackning

---









Kundinstallation

---



Det finns hundratals av lackbeläggningsmaskiner installerade över hela världen, cirka 60 set i Kina, 60 set i Thailand, Nederländerna, Grekland, Turkiet, Egypten, Peru, Mexiko, Colombia och många i andra länder också.



Bron Group, det största efterbehandlingsföretaget i Netherworld/Holland installerade och körde SD1060W UV-punktlackeringsmaskin från och med 2023, nöjd med allt.







FAQ

---



1. Vilka är dina huvudprodukter?
We Ecoographix är en specialiserad leverantör av tryckmaskiner och förbrukningsvaror. Vi täcker både digitaltryck och offsettryck, inklusive prepress, pressrum och postpress, med fokus på förpackningstryck och boktryck. Vi har hundratals användare över hela världen. Vi tar fram högsta kvalitet på kinesiska tryckprodukter för att möta diversifierade tryckkrav.

2. Vilken är din garanti?
Normalt 1 år.

3. Vad är ledtiden?
Vanligtvis 30 dagar, och vi kommer att göra vårt bästa för att möta dina krav.

4. Hur är det med installations- och eftermarknadsteknikersupporten?
Vår ingenjör kan gå för att hjälpa till med installationen och ge nödvändig utbildning. Köparen bör ta de runda flygbiljetterna och serviceavgiften och den lokala boendekostnaden. Eventuella problem eller frågor, vi står till ditt förfogande 7x24 timmar.
